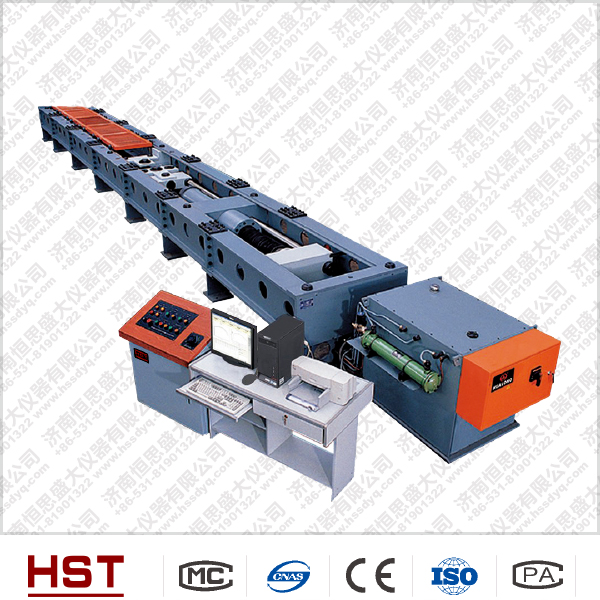

鍛造鏈臥式拉力試驗機產品簡介：

1、該臥式拉力試驗機可用于各種金屬材料、鋼索、鏈條、吊裝帶等較長試樣的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。微機控制電液伺服式臥式拉力試驗機采用我公司成熟的萬能試驗機技術，增加鋼架結構將立式試驗變?yōu)榕P式試驗，這樣增加了拉伸空間（可以增加到二十米以上，這是立式試驗做不到的），滿足了大試樣、全尺寸試樣的試驗。

2、該試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為煤電企業、煤礦機械設備、安全生產檢驗所、技術監督等行業的理想檢驗設備,適用于電線電纜、瓷瓶、雙鉤、鋼絞線、安全帶、腰繩、腳扣等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.

3、本方案書以下列標準為依據進行企劃：

GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分 室溫試驗方法》

GB/T 2611-2007 《試驗機 通用技術要求》。

鍛造鏈臥式拉力試驗機產品參數：

1、負荷： 3000kN

2、結構形式： 單出桿雙作用油缸框架結構

3、試驗操作高度： 500mm

4、驅動控制方式： 微機控制電液伺服

5、試驗類型： 常溫金屬拉伸等

6、過載保護： 105％過載保護(無變形、無機械損傷)

7、整機噪聲： 不超過70dB

8、負荷示值準確度： 優于示值的±1%

9、負荷分辨率： 500000碼，且全程分辨率不變

10、力值測力范圍： 2%～100%FS（4kN～200kN，全程不分檔）

11、負荷控制精度： 優于示值的±1%

12、應力控制精度： 優于示值的±1%

13、位移示值準確度： 優于示值的±1%

14、位移分辨率： 0.001mm

15、位移控制精度（速度）: 優于示值的±1%

16、活塞向移動速度范圍： 0-50mm/min滿負荷無極調速

17、活塞空載移動速度： 不小于100mm/min,并任意可調

18、活塞行程： 1500 mm(可根據用戶需要特殊定做)

19、拉伸空間： 22000mm

20、試驗寬度： 600 mm (可根據用戶需要特殊定做)

21、拉伸空間中心高度： 500 mm

22、主機外形尺寸： 約26000×800×550（長×寬×高）

23、控制柜外形尺寸： 約1100×700×930
